Detalles Rápidos
Lugar de origen: Guangdong, China (continental) Marca: Greatmade
Número de modelo: EGG FGG.0B.306.CLAD52Z Tipo: Circular Push Pull
Aplicación: automotriz, iluminación, conector eléctrico Género: hembra / macho, hembra y macho
Pin: carcasa de 6 pines Materia: latón
Tipo de contacto: pasadores de soldadura Material aislante: PPS
Tratamiento de superficie: Pearl Chrome Grado de IP: IP50
Capacidad de suministro
Capacidad de suministro: 1 conector PCS en una bolsa de PE,
50-100 conectores PCS en una caja pequeña / caricatura
Puerto de shenzhen
Tiempo de espera :
Cantidad (piezas) 1 - 200 201 - 500 > 500 Est. Tiempo (días) 5 5 7 7 Ser negociado
Descripción del producto

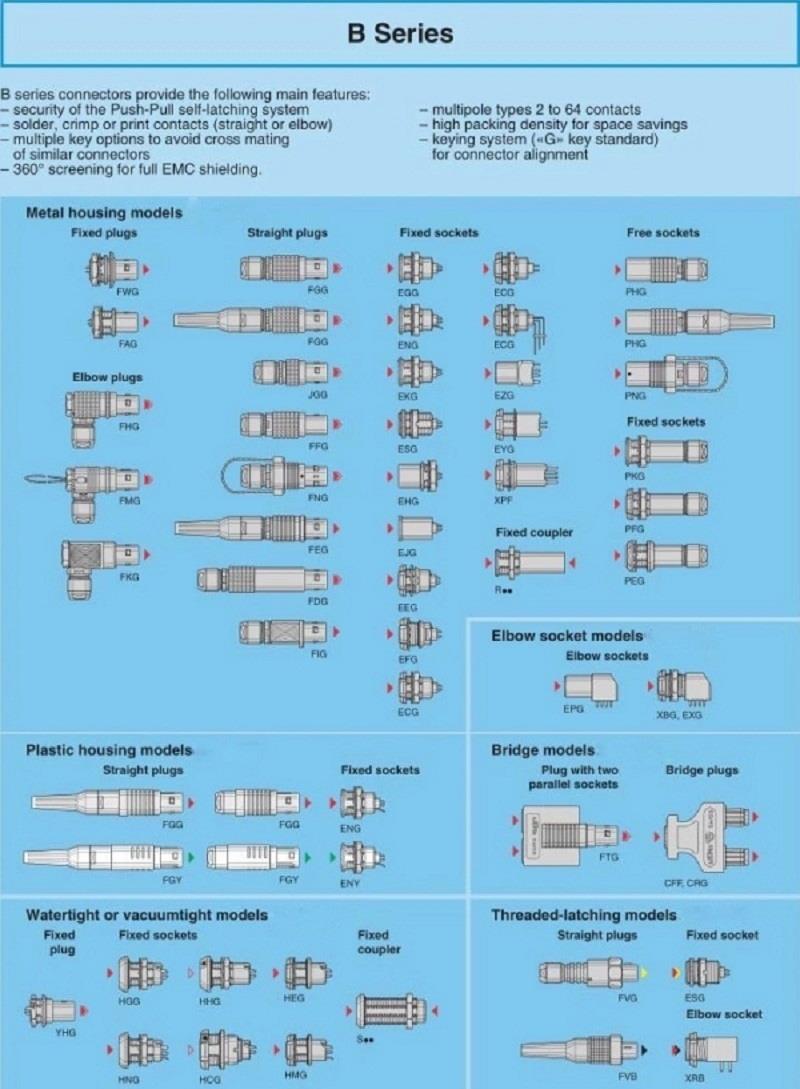

Los conectores de la serie B proporcionan las siguientes características principales:
1.Seguridad del sistema de autoenganche Push-Pull.

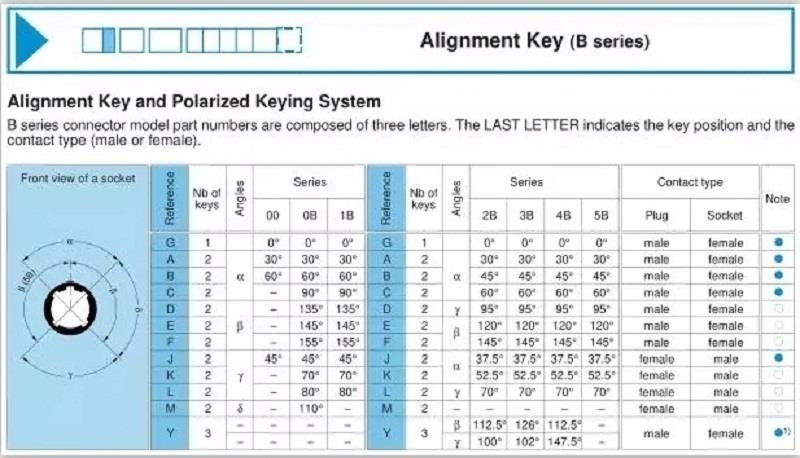

2. Clave múltiple (alfa = 0/30/45/60).
3.Multipolo tipos 2 a 26 contactos.
4.Solder, contactos de PCB (recto o codo).
5. sistema de inserción (estándar de tecla «G») de conectores similares para la alineación de conectores.
Pantalla de 6.360 ° para blindaje EMC completo.
7. Alta densidad de embalaje para ahorrar espacio.
Parametros del producto

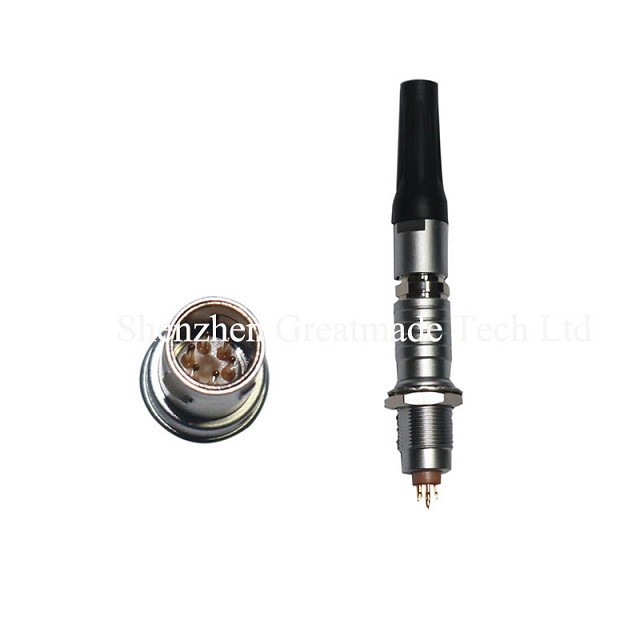

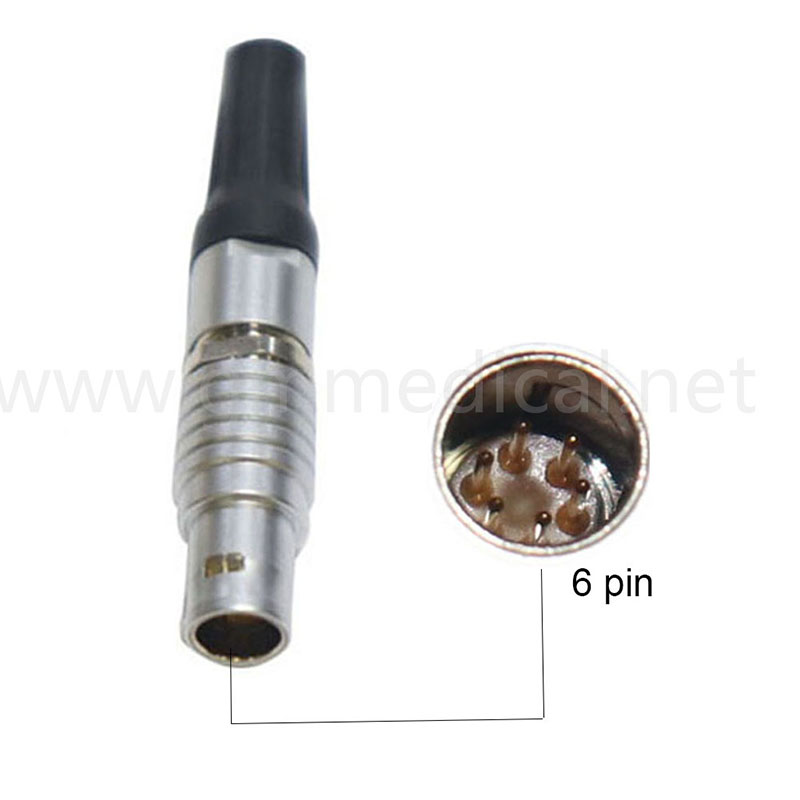

| Número | FGG.0B.306.CLAD52Z EGG.0B.306.CLL |
| Tamaño / serie | 0B |
| Estilo de carcasa / modelo | Enchufe recto, collar de cable Receptáculo fijo, fijación de tuerca |
| Keying | 1 tecla (alfa = 0, enchufe: contactos macho, receptáculo: contactos hembra) |
| Material de la carcasa | Carcasa de latón (cromado) y tuerca de collar, manga de cierre de latón niquelado y piezas intermedias |
| Configuración | Latón (chapado en oro) |
| Aislante | PPS |
| Tipo de Contacto | Soldar |
| Resistencia (Shell) | 5000 ciclos de apareamiento |
| Temp (min) | -40 grados |
| Temp (max) | 200 grados C |
| Humedad (max) | <= 95%="" [a="" 60="" grados="" c="" 140=""> |
| Vibración | 15 g [10 Hz - 2000 Hz] |
| Resistencia a los golpes | 100 g [6 ms] |
| Corrosión en spray de sal | > 144 h |
| Clasificación del IP | IP50 |

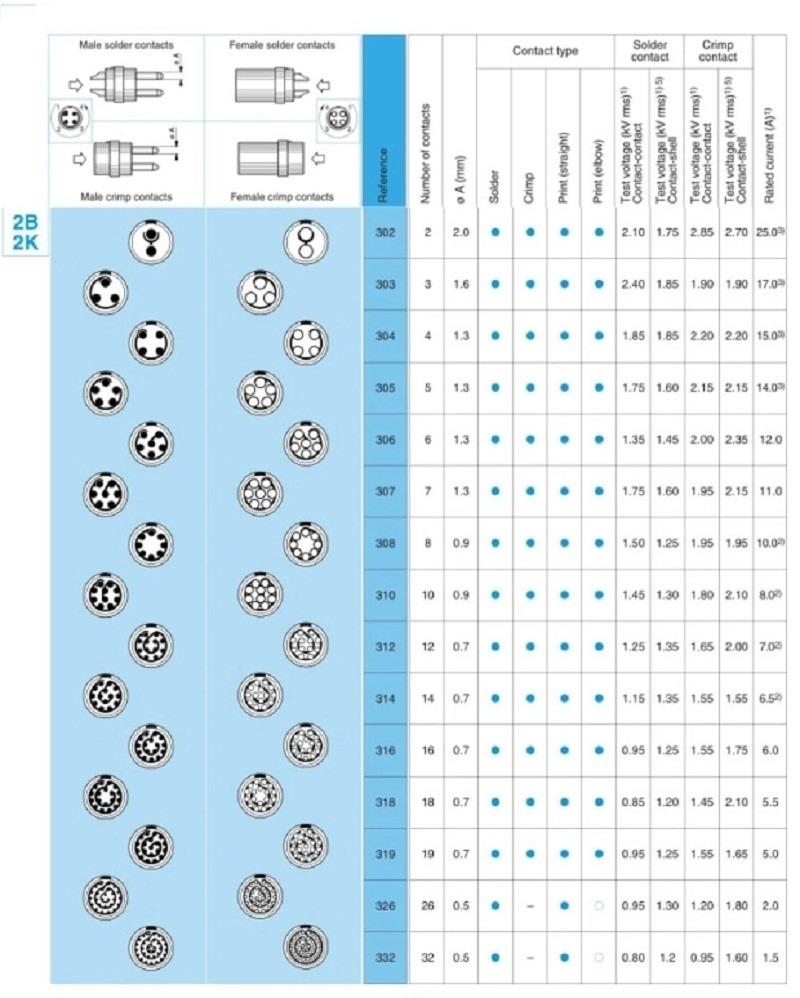

Especificaciones del aislador para la serie B:

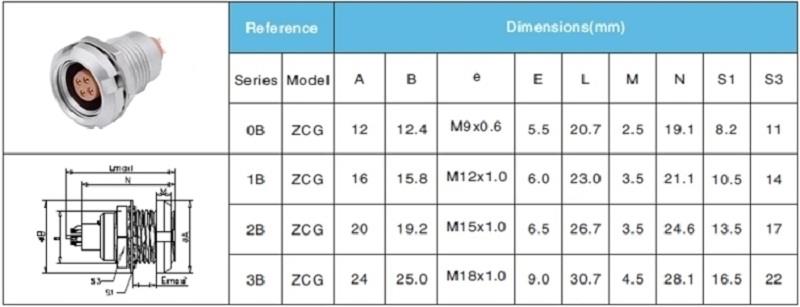

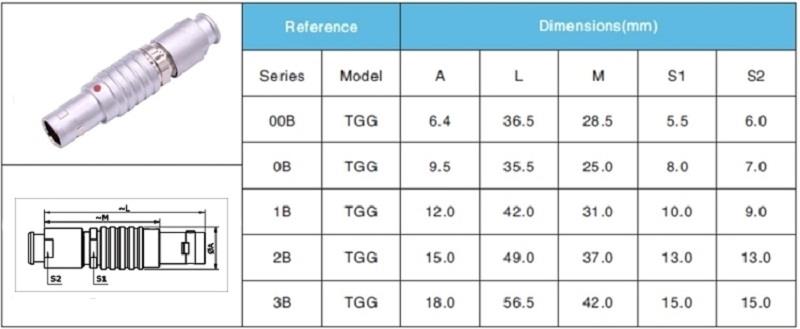

Tamaño de producto:
Caracteristicas de producto
1. Este sistema de cierre automático es reconocido mundialmente por sus características de acoplamiento y desacoplamiento fáciles y rápidas. Proporciona seguridad absoluta contra vibraciones, golpes o tirones del cable, y facilita la operación en un espacio muy limitado.
2. Seguridad del sistema de autoenganche Push-Pull. Insertar y extraer rápidamente, es muy conveniente de usar.
3. Múltiples opciones de teclas para evitar el acoplamiento cruzado de conectores similares, evitan efectivamente la inserción incorrecta.
5. Hecho de metal, de alta calidad y duradero.
6. Acerca del alivio de doblez: tenemos una amplia gama de colores para elegir, puede prevenir efectivamente la inserción incorrecta
7. La serie B pertenece a la serie con llave estándar, la protección de entrada es IP50, adecuada para uso en interiores.
8. La serie K pertenece a la serie con llave hermética, la protección de entrada es IP 66 a IP68, adecuada para uso en exteriores.
Tamaños y contactos
Servicios de personalización, puede elegir la serie (tamaño) que necesita y la cantidad de contactos que desea.

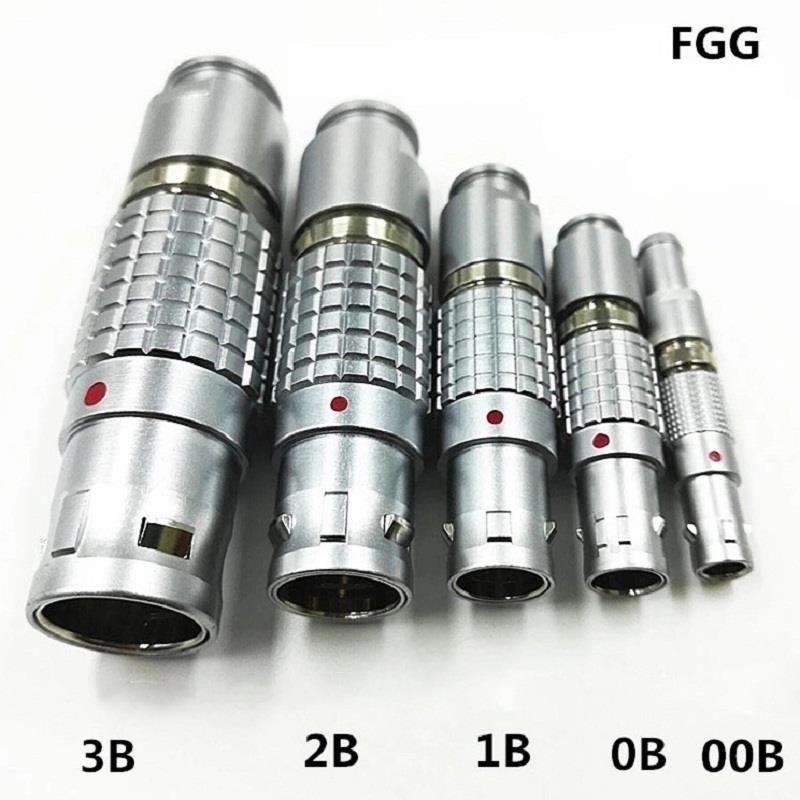

Tenemos diferentes tamaños: 00B, 0B, 1B, 2B y 3B, etc. (solo significa tamaños)
Hay muchos tipos de contactos en cada serie.
Puede ordenarnos de acuerdo a sus requerimientos.

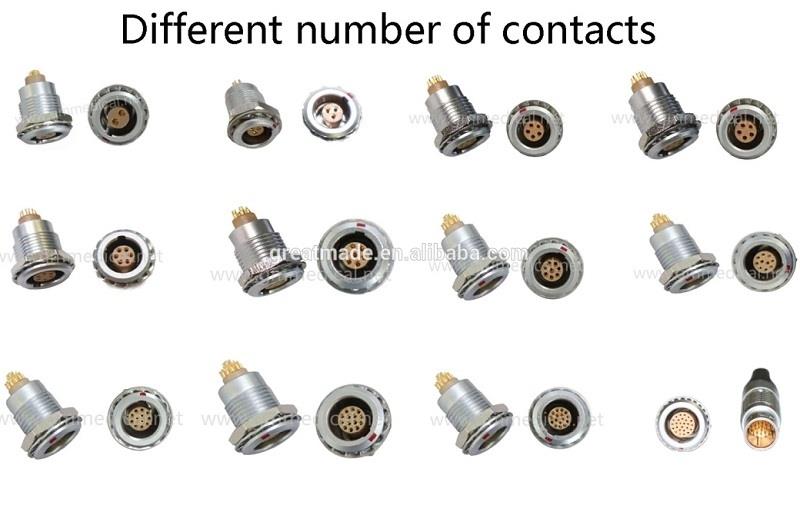

Número de pines del conector de diferentes series:
1. Serie 00B: 2 pines, 3 pines, 4 pines, 5 pines
Serie 2.0B: 2 pines, 3 pines, 4 pines, 5 pines, 6 pines, 7 pines, 9 pines
Serie 3.1B: 2 pines, 3 pines, 4 pines, 5 pines, 6 pines, 7 pines, 8 pines, 10 pines, 12 pines, 14 pines, 16 pines
Serie 4.2B: 2 pines, 3 pines, 4 pines, 5 pines, 6 pines, 7 pines, 8 pines, 10 pines, 12 pines, 14 pines, 16 pines, 18 pines, 19 pines
5. Serie 3B: 3 pines, 4 pines, 7 pines, 8 pines, 10 pines, 12 pines, 14 pines, 16 pines, 18 pines, 20 pines, 24 pines, 26 pines, 30 pines
Multipolar
Tipo de Contacto
Características de soldadura
- no es necesario pedir herramientas específicas, un soldador simple es suficiente
- ideal para conductores muy pequeños y frágiles
- contactos con copas de soldadura para permitir que la soldadura fluya

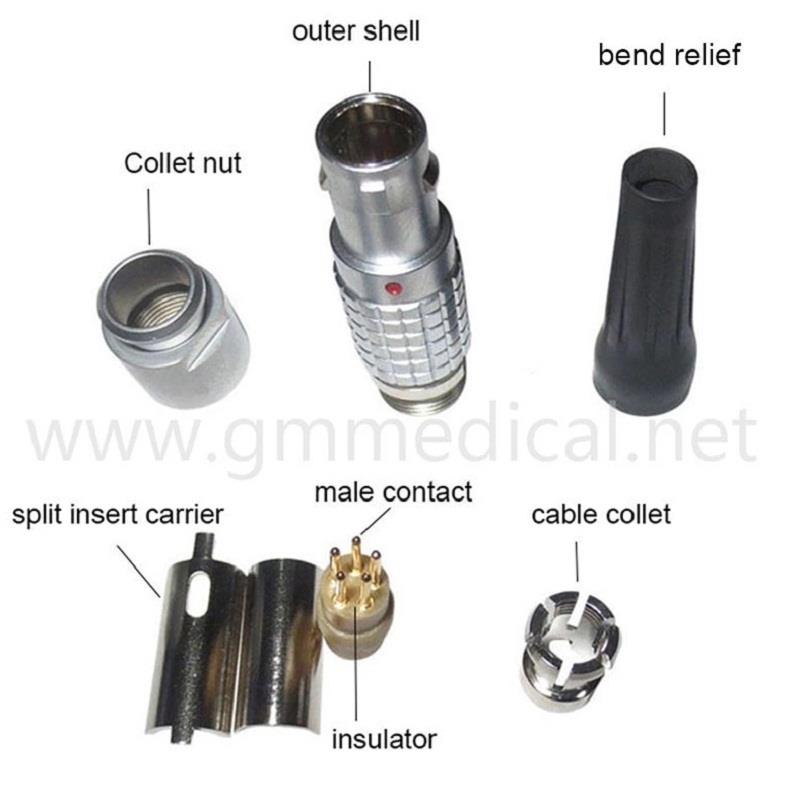

Estructura interna
Tenemos estilos "con relieve de curva" y "sin relieve de curva", normalmente enviaremos "con relieve de curva",
Si quieres un estilo "sin alivio de curva", por favor dinos.
Ámbito de aplicación
Uso: equipo de belleza; dispositivos médicos; varios equipos de prueba de alta gama; micro drones; equipo de detección; equipo de video; equipo visual; equipos de comunicación militar, equipos móviles, etc. son ampliamente utilizados
Todos los productos de conectores metálicos
Información de la empresa
Shenzhen Greatmade Tech LTD es un fabricante profesional de cable médico,
Que es ampliamente utilizado con monitor de paciente de parámetros múltiples, oxímetro de pulso, dispositivo EKG,
Presión arterial montior, unidad electroquirúrgica.
Tenemos 10 años de experiencia en este campo.

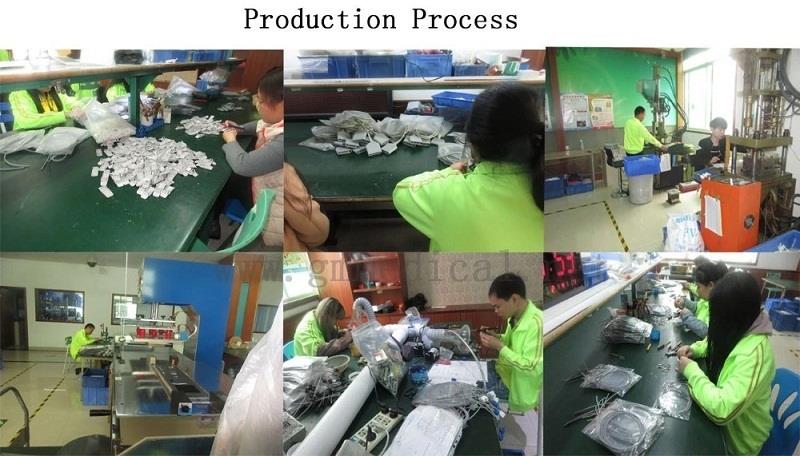

Tenemos nuestra propia fábrica en Shenzhen, China continental, y tenemos un dispositivo de fabricación completo y un dispositivo de prueba. También construimos un equipo profesional de investigación y desarrollo para satisfacer las diversas necesidades del mercado. Nuestra calidad superior, precio ventajoso y un servicio atento
Hemos ganado el apoyo permanente de nuestros clientes nacionales e internacionales.
Nuestra ventaja de competencia es la siguiente:
1. Varios productos para una amplia selección.
2. Todos los procedimientos del producto se completan en nuestra propia fábrica.
Precio competitivo 3.Ex-factory
4. Capacidad profesional de investigación y desarrollo.
5. Control de calidad durante el procedimiento y productos terminados.
6. Productos flexibles precio y entrega
7. Servicio al cliente atento durante la venta y después de la venta.
(5) Certificación: ISO13485, CE y FDA
Q1: ¿Es usted empresa comercial o fabricante?
A: somos la fabricación.
P2: ¿Cuánto dura el tiempo de entrega?
A: son 15 días después del pago exitoso.
Q3: ¿proporciona muestras? ¿es gratis o extra?
R: Sí, proporcionamos muestras gratis, pero pagará la tarifa de envío.
P4: ¿Cuáles son sus condiciones de pago?
A: Si el pago <= $="" 1000,="" 100%="" por="">
Pago> = $ 1000, aceptamos el 50% T / T por adelantado.
Q5: ¿Su producto tiene alguna garantía?
R: Sí, todos nuestros conectores pueden funcionar normalmente después de 5000 ciclos de acoplamiento. Nuestra fábrica tiene instrumentos para probarlos antes del envío. Los daños debidos al mal uso, el tratamiento y las modificaciones y reparaciones no autorizadas no están cubiertos por nuestra garantía.
P6: ¿Cuál es tu ventaja? ¿Por qué te elegimos a ti?
R: 1) Muchos años de experiencia en la producción de conectores a prueba de agua y en I + D. Tenemos las técnicas y el equipo más profesionales.
2) Gran capacidad de producción Abastecimiento sostenible. De acuerdo con los requisitos del cliente, admitimos el paquete de inclusión personalizado.
3) Utilizamos materiales 100% nuevos y el mejor proceso de producción.
Etiqueta: 0b circular push pull conector de metal conector de cable fgg 6 pin contactos macho para arri lbus rojo (6p, enchufe): audio y cine en casa, China, fabricantes, personalizado, a granel, descuento de compra, precio bajo, alta calidad
