Descripción de los productos
The JH-ZPG.0B.30*.HLN is a 2/3/4/5/6/7/8/9-pin circular push-pull PCB socket connector for high-performance electronic systems. It ensures reliable signal/power transmission with a secure lock, rugged build (chrome-brass Shell, IP50) y contactos chapados en oro para durabilidad y fácil uso . ideal para aplicaciones industriales, médicas y de telecomunicaciones que requieren estabilidad y bajo mantenimiento .
0 b 2/3/4/5/6/7/8/9 pin 90 grados codo
Gran parte hecha no .: jh-zpg .0 b .30*. hln
Oem parte no .: epg .0 b .30*. hln

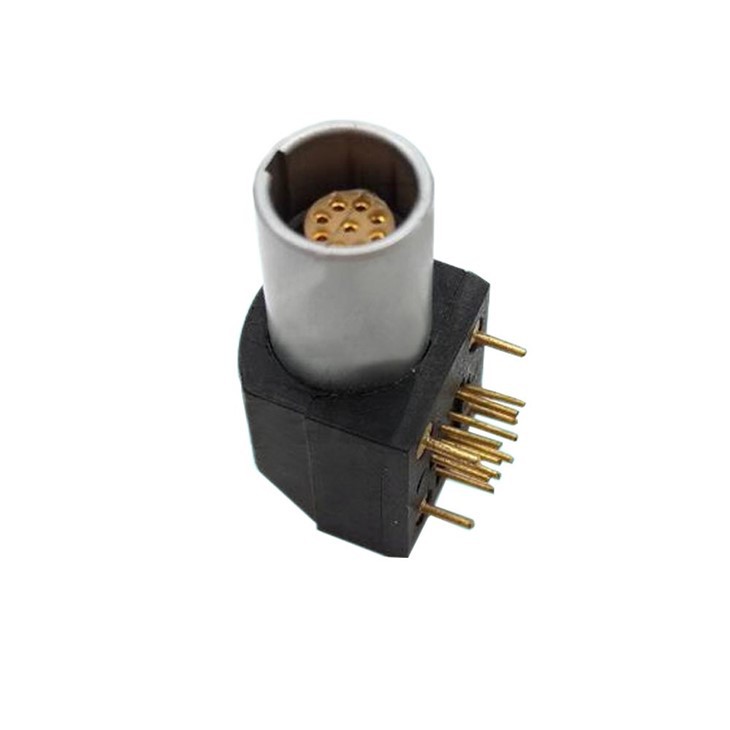

Bloque de alimentación del codo de 90 grados con contactos de soldadura
Socador compacto con 2-9 PINS para conexiones de cables de alimentación . presenta un diseño de codo de 90 grados y contactos de soldadura, ideales para interfaces eléctricas confiables de ahorro de espacio en aplicaciones industriales y de microondas .
especificación
| Parte no . | Jh-zpg .0 b .30*. hln |
| Descripción | Conectores Circular Push Pull 2/3/4/5/6/7/8/9p PCB hembra Mnt R/A soldadura |
| Serie | 0B |
| Tipo de conector | Receptáculo, enchufes femeninos |
| Contactar género | Enchufe (mujer) |
| Número de contactos | 3/3/4/5/6/7/8/9 contacto |
| Estilo de montaje | Montura de PCB |
| Estilo de terminación | Imprimir (recto) |
| Material primario | Metal |
| Material de concha | Latón |
| Enchapado | Níquel |
| Contacto Dia . | 0.5 mm |
| Protección contra la entrada | IP 50 |
| Temperatura de funcionamiento | -55 Grado a 250 grados |
El conector circular modular de la serie 0 B ofrece una solución para la mayoría de las aplicaciones . El mecanismo de enganche de pulsación de flexión proporciona una conexión segura, mientras que la densidad de los contactos proporciona considerables ahorros de espacios de panel . Las opciones múltiples clave evitan que los conectores similares dentro de un panel {{3} se incluyan los tipos de contactos de LV, Feiber, que eviten el achicamiento cruzado de un complejo cruzado de conectores similares dentro de un panel {{3}. Eventualidad . El diseño robusto combinado con la fabricación de precisión ofrece una excelente durabilidad, confiabilidad y calidad .
- Asegurar con el cría de pulsador de empuje
- Protección completa de EMC
- Contactos de soldadura, enjuague y PCB
- 2 a 64 contactos
- 5000 ciclos de apareamiento
- 1000- spray de sal de la hora
- -55 a +250 rango de temperatura de grado
Puntos de venta
Rendimiento eléctrico superior
2 . 5A Corriente clasificada para entrega de potencia confiable, resiste el sobrecalentamiento.
Los contactos chapados en oro reducen la resistencia/corrosión, asegurando señales estables y una vida útil más larga .
Calidad de construcción robusta
El caparazón de latón cromado ofrece protección mecánica, blindaje de EMI y durabilidad para uso industrial/exterior .
IP50 Clasificación resistente al polvo Componentes internos Componentes .
Diseño fácil de usar
Push-Pull Bloqueo para conexiones rápidas sin herramientas (50% más rápidas que los locos de tornillo), evita la desconexión accidental .
El diseño clave asegura el apareamiento correcto, evitando el daño por desalineación .
Compatibilidad versátil
Dimensiones de PCB estandarizadas para una fácil integración, reduciendo los costos de diseño .
Funciona en -40 grado a +85 Extremes de grado, adecuado para entornos duros .
Instrucciones de uso
Instalación: Alinee el conector con llave con el enchufe correspondiente en la PCB, asegurando la orientación correcta . Aplique una presión suave para empujar el conector en su lugar hasta que haga clic, indicando un bloqueo seguro .
Eliminación: Solmen la carcasa externa del conector y tire directamente usando la fuerza uniforme . Evite torcer o tirar en un ángulo para evitar daños .
Mantenimiento: Inspeccione periódicamente los signos de desgaste o escombros . Use una tela seca y sin pelusa para limpiar los contactos si es necesario . para un rendimiento óptimo, asegúrese de que las superficies de apareamiento permanezcan libres de contaminantes .
Áreas de aplicación
- Automatización industrial: Conecta sensores/actuadores en líneas de fabricación; El diseño resistente y resistente a la vibración garantiza una operación continua .
- Prueba y medición: Habilita la transmisión de señal precisa en instrumentos de laboratorio para pruebas precisas .
- Dispositivos médicos: Utilizado en sistemas de diagnóstico/monitoreo de pacientes; Biocompatible, compatible con la seguridad .
- Telecomunicaciones: Proporciona transferencia de datos estable en equipos de red (conmutadores, enrutadores) en condiciones de alto tráfico .
- Aeroespacial y defensa: Satisface la aviónica/necesidades militares con conectividad ligera y robusta en entornos extremos .
