La serie B con llave estándar LH-FGG
El rasgo característico de esta serie de conectores es un sistema de llaves que permite una mayor densidad de contactos y evita todos los errores de alineación. Las diversas alternativas de codificación evitan el acoplamiento cruzado no deseado de conectores similares. También es posible utilizar contactos crimpados para reducir el tiempo de montaje del cable. Estas series de conectores incluyen el rango 0B a 5B, así como el 00 multipolar y 2G (versión abreviada de la serie 2B), también están disponibles algunos modelos estancos al vacío.
La Serie B JH-FGG ofrece un conector multipolar circular flexible, práctico, duradero y confiable para aplicaciones que necesitan un bloqueo Push-Pull rápido y seguro.
El sistema de autoenganche permite acoplar el conector simplemente empujando el enchufe axialmente en el enchufe.
Una vez que esté firmemente enganchada, la conexión no se puede romper tirando del cable ni de ningún otro componente que no sea el manguito de liberación exterior.
Por lo que es una opción ideal para la fabricación de semiconductores y procesos de prueba, prueba y medición, instrumentación, dispositivos médicos, investigación y aplicaciones de audio/video.
PRINCIPALES CARACTERÍSTICAS:
Los conectores de la serie B proporcionan las siguientes características principales:
– seguridad del sistema de autobloqueo Push-Pull – tipos multipolares de 2 a 64 contactos
– contactos de soldadura, crimpado o impresos (rectos o en codo) – alta densidad de empaquetado para ahorrar espacio
– Apantallamiento de 360 grados para blindaje EMC completo. – sistema de llaves (llave «G» estándar)
– múltiples opciones clave para evitar el acoplamiento cruzado de conectores similares para la alineación del conector
Sección de la pieza que muestra los componentes internos
| NO. |
Enchufe fijo |
Enchufe recto |
| 1. |
Concha exterior |
Concha exterior |
|
2. |
corona de puesta a tierra |
manguito de pestillo |
| 3. |
anillo de retención |
tuerca de sujeción |
|
4. |
Tuerca hexagonal |
portador de insertos divididos |
| 5. |
arandela de bloqueo |
aislante |
| 6. |
aislante |
contacto masculino |
| 7. |
contacto femenino |
coronilla |
Características técnicas
Mecánica y Climática
Características Valor Estándar
Endurance >5000 ciclos IEC 60512-5 prueba 9a
Humedad hasta 95 por ciento a 60 grados C
Rango de temperatura - 55 grados C, más 250 grados C
Resistencia a la vibración 10-2000 Hz, 15 g IEC 60512-4 prueba 6d
Resistencia a los golpes Resistencia a los golpes IEC 60512-4 prueba 6c
Prueba de corrosión por niebla salina > 144h IEC 60512-6 prueba 11f
Índice de protección (acoplado) IP50 IEC 60529
Categoría climática 55/175/21 IEC 60068-1
Eléctrico
Características Valor Estándar
Blindaje at 10 MHz >75dB CEI 60169-1-3
efficiency at 1 GHz >40dB CEI 60169-1-3
Las distintas pruebas se han realizado con pares de conectores JH-FGG y JH-EGG, con carcasa de latón cromado y aislante de PEEK.

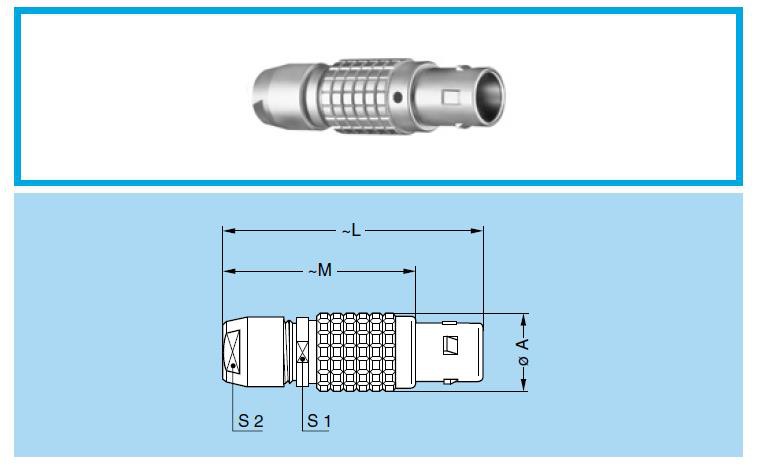

Enchufe recto macho serie JH-FGG B
JH-FGG Clavija recta, llave (G) o llaves (A…M y R),pinza de cable
| Referencia | Dimensiones (mm) | |||||
| Modelo | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Enchufe recto, chaveta (G) o chavetas (A…M), pinza de cable ytuerca para colocar un desahogo de curvatura
| Referencia | Dimensiones (mm) | |||||
| Modelo | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detalles
Nombre del producto:Conector de enchufe recto multipolar de autoenganche Push Pull
Origen: China Marca: Greatmade Tipo: circular push pull
Medioambiente:Interior Género:Hembra/Masculino Tratamiento de la superficie:Perla cromada
Pin: 2 a 16 pines Grado IP: IP50 Tipo de contacto: Soldadura
Tratamiento de contacto: chapado en oro Resistencia: más de 5000 veces push-pull Material de la carcasa: latón cromado
Material aislante:PPS Aplicación:Automoción/Comunicación/Industria/Pantalla LED
embalaje
1 conector PCS en una bolsa de PE
50-100 conectores PCS en una pequeña caja/caricatura
- Puerto: Shenzhen, China
Preguntas más frecuentes
P1: ¿Cómo funciona un conector push-pull?
Los conectores push-pull evitan con éxito las desconexiones accidentales mediante el uso de un fuerte mecanismo de autobloqueo que permite acoplar el conector empujando el enchufe en el enchufe. Sin embargo, la conexión no se puede romper simplemente tirando de ella.
P2: ¿Pueden producir pedidos de productos personalizados? ¿Órdenes del OEM o del ODM?
Seguro. Con experiencia en la fabricación de OEM y ODM, podemos brindarle soluciones integrales de conectores personalizados.
P3: ¿Proporcionan muestras gratis?
No, y debe pagar la tarifa de envío.
P4: ¿Cómo transportan las mercancías?
Según nuestra demanda de clentele, puede realizarse por transporte aéreo/marítimo/entrega urgente (DHL/UPS/FEDEX, por ejemplo).
