Descripción de los productos
El S de los conectores de inserción escalonada de latón de la serie S es un conector de alto rendimiento, diseñado para aplicaciones de energía en PCB automotrices. Hecho de latón premium, presenta un inserto escalonado único, asegurando una excelente conductividad y durabilidad. Este conector con clasificación interior soporta condiciones automotrices duras, ofrece conexiones estables e integra perfectamente con los PCB.
Greatmade Parte No.: JH-Ern.2s.304.Bll
OEM PARTE NO.: ERN.2S.304.BLL

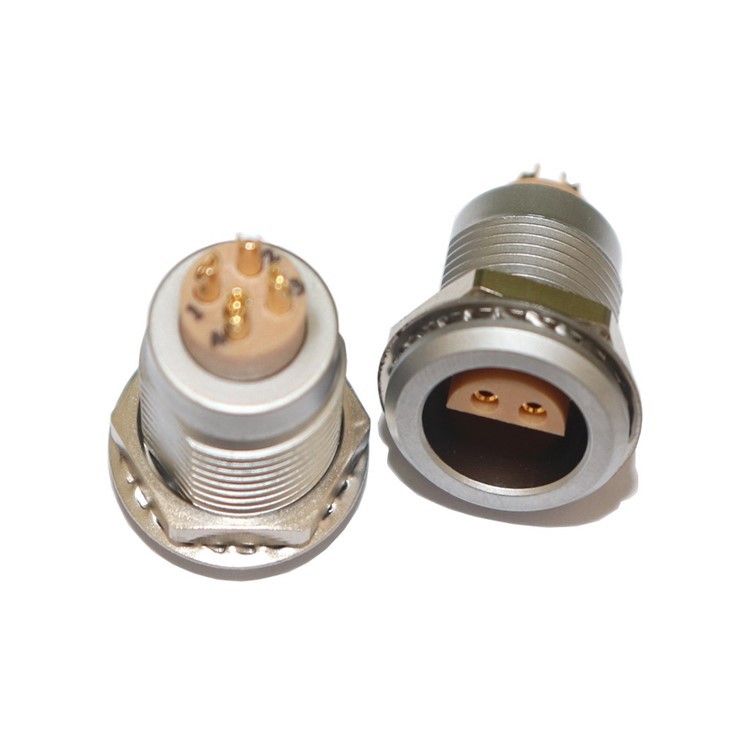

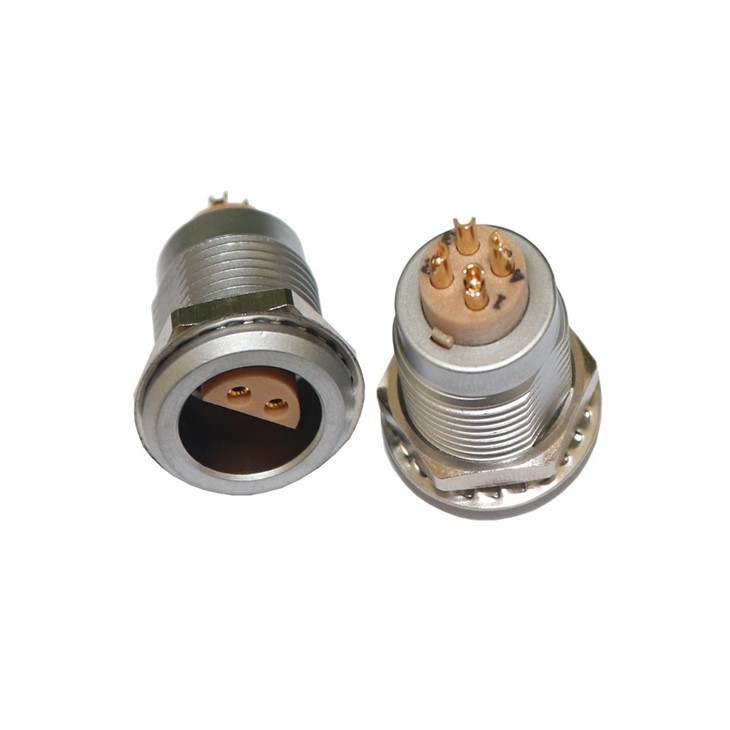

SERIE S Brass Brass Indoor Stepped Insert conectores
Compatible con una amplia gama de componentes eléctricos automotrices y diseños de PCB.
Cumple con la industria: requisitos estándar para interfaces de conexión automotriz y conexión de señal.
especificación
| Nombre del producto | Zócalo de metal |
| Tipo de producto | Conector de pulsación de empuje circular\/ enchufe |
| Enchufe\/ receptáculo | Enchufe\/ receptáculo: panel fijo montado en el frente |
| Sistema de bloqueo | Empuje |
| Número de contactos bajo voltaje | 4 |
| Tamaño | 2S |
| Parte coincidente sugerida | FFP.2s.304.Blal62z |
| Serie de productos | Serie S, inserto escalonado S-Indoor |
| Clasificación | Uso interior dentro de los alrededores automotrices |
| Voltaje nominal | 500V (AC\/DC) |
| Corriente nominal | 30A |
| Resistencia de contacto | Menos de o igual a 5mΩ |
| Resistencia a aislamiento | Mayor o igual a 1000mΩ a 500V DC |
| Voltaje dieléctrico resistente | 1500V (AC) por 1 minuto |
| Frecuencia operativa | DC - 10 MHZ (adecuado para la transmisión de señal de potencia y de baja frecuencia) |
| Fuerza de inserción | Fuerza de inserción: menor o igual a 80n |
| Fuerza de extracción | Fuerza de extracción: mayor o igual a 20n |
| Ciclos de apareamiento | Mínimo 500 ciclos sin una degradación significativa del rendimiento |
| Resistencia a la vibración | Resistencia de 1,5 mm de amplitud, rango de frecuencia 10 - 2000 Hz |
| Resistencia a la conmoción | Aceleración de 50 g, 11 ms de duración |
Temperatura de funcionamiento: - 40 grado a + 85 grado
Temperatura de almacenamiento: - 50 grado a + 100 grado
Resistencia a la humedad: 10% - 95% Humedad relativa (no condensación)
Protección contra la entrada: Ip4 0 (protegido contra objetos sólidos mayores de 1.0 mm)
Características del producto
-
Construcción de latón:El latón proporciona una gran conductividad, reduce la pérdida de energía y ofrece alta resistencia, vibraciones automotrices duraderas, cambios de temperatura y estrés mecánico.
-
Inserto escalonado:Conexiones PCB precisas con alineación precisa de PIN, reduciendo las configuraciones erróneas y mejorando la confiabilidad.
-
Uso en interiores:Funciona bien en varias condiciones automotrices interiores, asegurando una operación estable.
-
Alto - corriente:Transfiere altas corrientes de forma segura para piezas automotrices hambrientas.
-
Compacto:Pequeño y ligero, fácilmente ajustado en el espacio: PCB automotrices restringidos.
Ventajas de productos
- Fiabilidad:El diseño de latón y de inserción escalonado asegura conexiones largas y duraderas, reduciendo las fallas eléctricas y el mantenimiento.
- Eficiencia:La alta conductividad maximiza la transferencia de potencia, optimizando el uso de energía y beneficia la duración de la batería de los EV.
- Compatibilidad:Satisface las necesidades de PCB automotrices, que se integran fácilmente con los diseños existentes, no se requiere una gran ingeniería.
- Costo - Efectividad:El rendimiento confiable reduce los riesgos de falla, y su larga vida con bajo mantenimiento ahorra costos.
Áreas de aplicación
- EVS: Se utiliza en la gestión de la batería para controlar el flujo de energía y en las transmisiones eléctricas para la transferencia de energía del motor.
- Vehículos híbridos: integra sistemas eléctricos de motores, motores y baterías para compartir energía eficiente.
- Infota y información automotriz: poderes grandes pantallas de pantalla y sistemas de audio, asegurando la transmisión de señal estable.
- ADAS: suministra potencia y conexiones confiables para radar, cámaras y lidar, mejorando la seguridad del vehículo.
Instrucciones de uso
- Distribución de energía: El conector JH-ERN.2s.304.Bll distribuye energía de fuentes de vehículos como baterías a PCB y componentes.
- Transmisión de señal: También envía señales de control entre PCB, coordinando los sistemas automotrices.
- Interconexión de componentes: Actúa como un enlace clave, conectando componentes eléctricos a PCB para la operación armoniosa del sistema.
